GA8240-35
9 200,00 €
TTC
Délai de livraison de 2 à 6 semaines

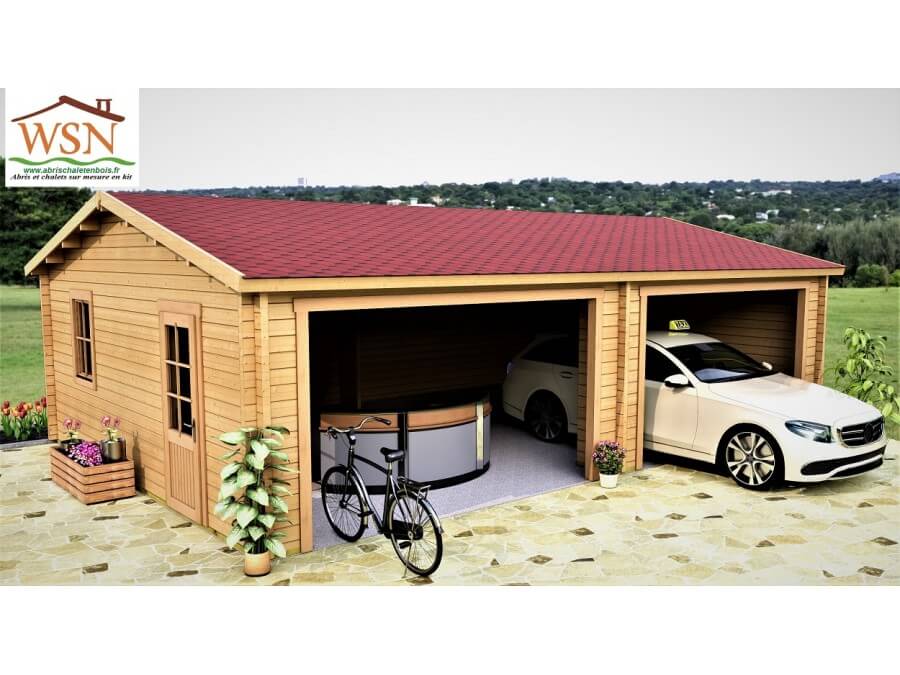

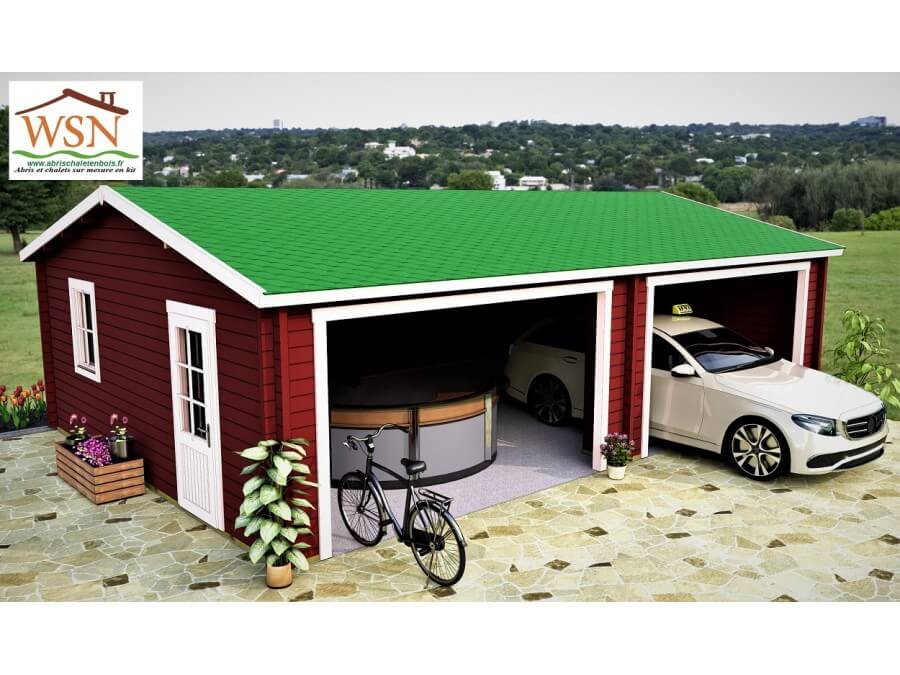

Garage en Bois 54m² SANS PORTE
(9000X6000) en épaisseur 44mm

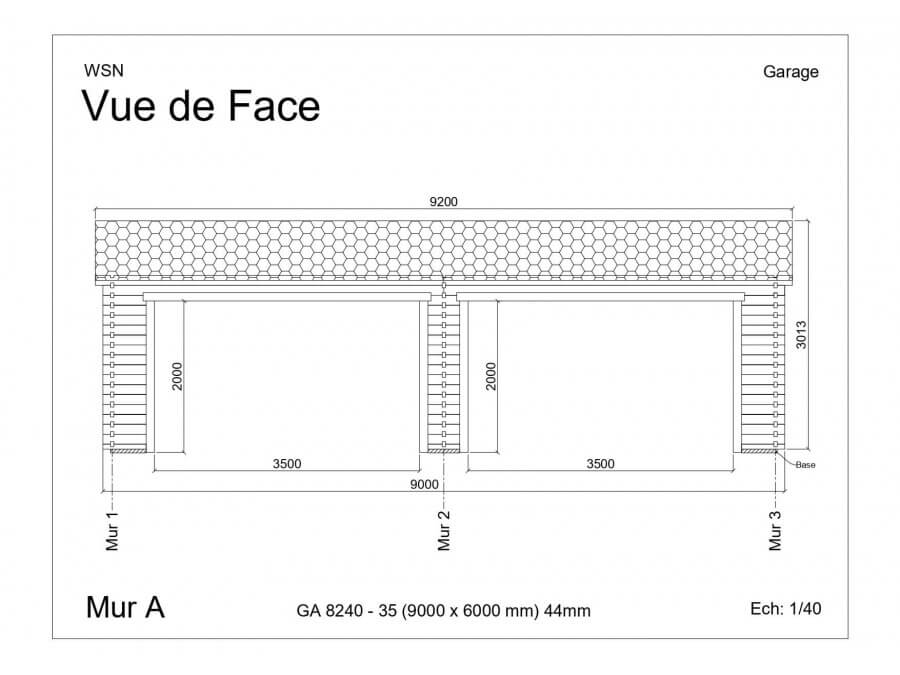

2 Largeurs de passage (vide) 3500mm

  • • Livraison GRATUITE
  • • Livré SANS Plancher

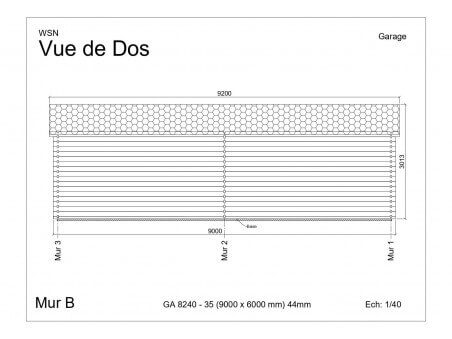

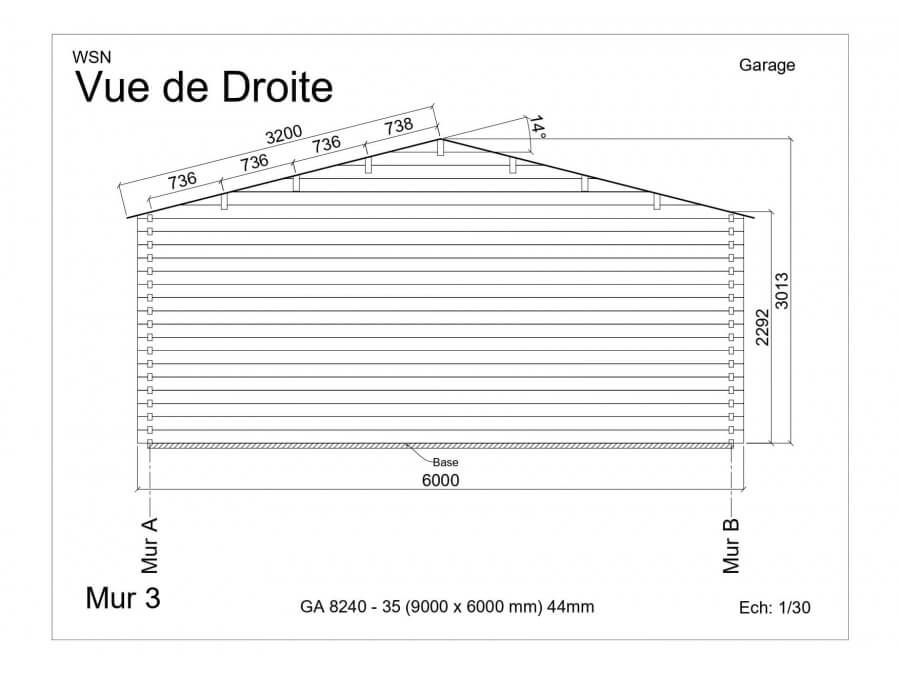

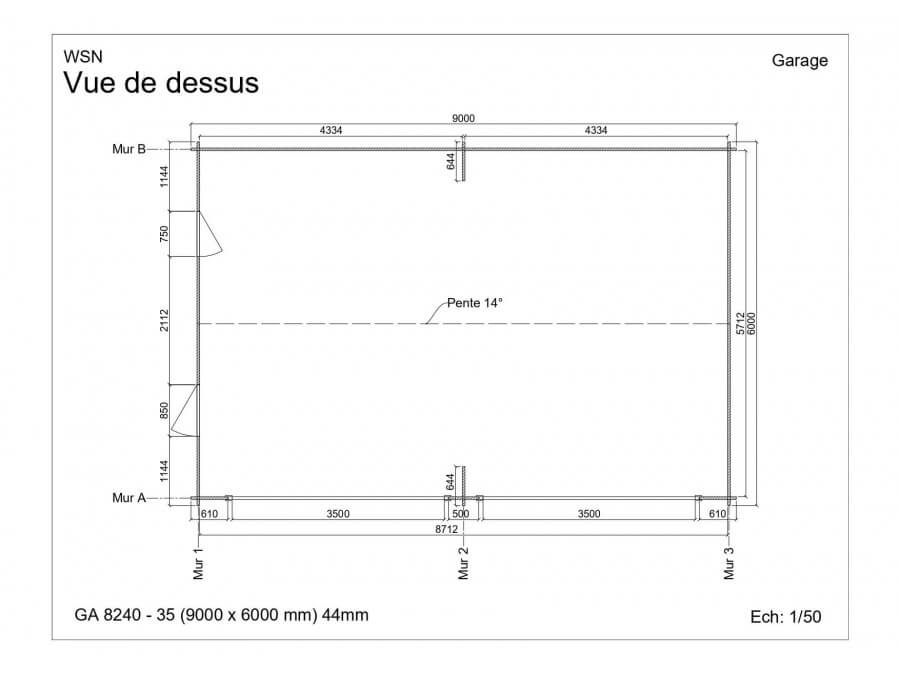

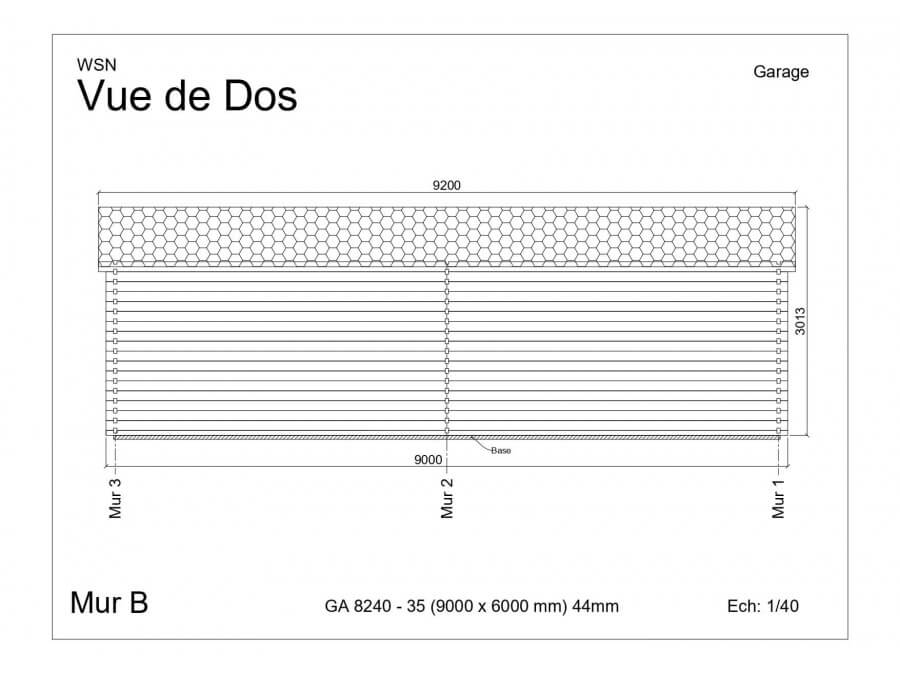

Plans

Description

Garantie 10 ans

Ce garage en bois de 54m² est fabriqué en madriers d’épicéa de 44 mm d'épaisseur est vendu sans la porte de garage, vous laissant ainsi monter le type de porte de votre choix, sectionnelle ou à battant. Largeur de passage 3,5 mètres.

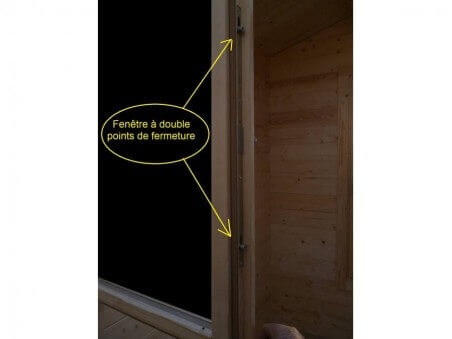

Il dispose également d’une fenêtre latérale à fermeture double points en double vitrage de verre de 4mm/20mm/4mm et la porte de sortie est une porte pleine de 850x1940.

Il est parfait pour accueillir 2 voitures, du matériel de loisirs ou de jardin (tondeuse, tracteur, etc. ….). Il peut aussi servir d’atelier de réparation ou pour une petite production artisanale, un artiste aidé par ses élèves et bien d’autres choses encore.

Les garages WSN sont également disponibles en  madriers de bois d’une épaisseur de  70mm, 90mm, 110mm ou 190mm et il est possible de réaliser votre garage sur mesure.

REVÊTEMENT DE TOITURE EN OPTION :
Nos produits sont vendus sans couverture. Nous vous proposons en option des plaques de tuiles en feutre bitumé, disponibles en plusieurs coloris.
ATTENTION : Quelle que soit la couleur choisie, les parties noires des tuiles doivent être visibles pour une pose correcte.
Vous pouvez mettre des tuiles bitumées, des bacs acier ou des tuiles synthétiques sur votre construction.
Si vous souhaitez mettre un autre type de couverture, merci de nous contacter.
Voir ici le guide de montage des tuiles dans un autre onglet.

Détails du produit

Matériaux
Epicéa certifié FSC
Superficie
54m²
Montage sur dalle en béton ou sur plots PVC
sur dalle béton ou fondation Béton

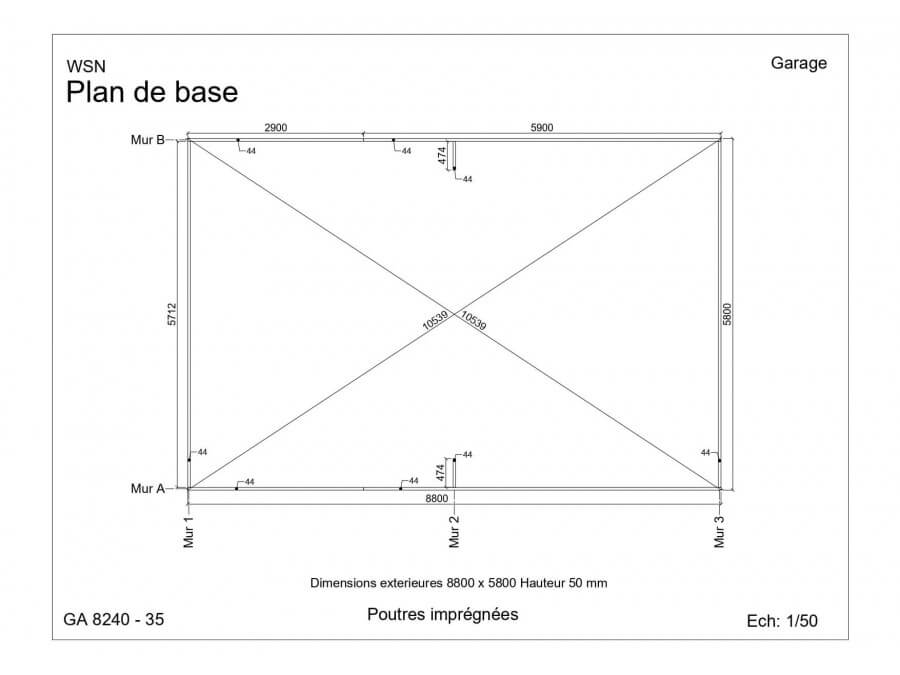

Dimension de la dalle en mm
8800x5800
IMPORTANT : La dimension de la dalle doit être exactement la même que la dimension extérieure de la base
Épaisseur des murs en mm
44 - double languette
Dimensions extérieures (largeur x profondeur en mm)
9000x6000

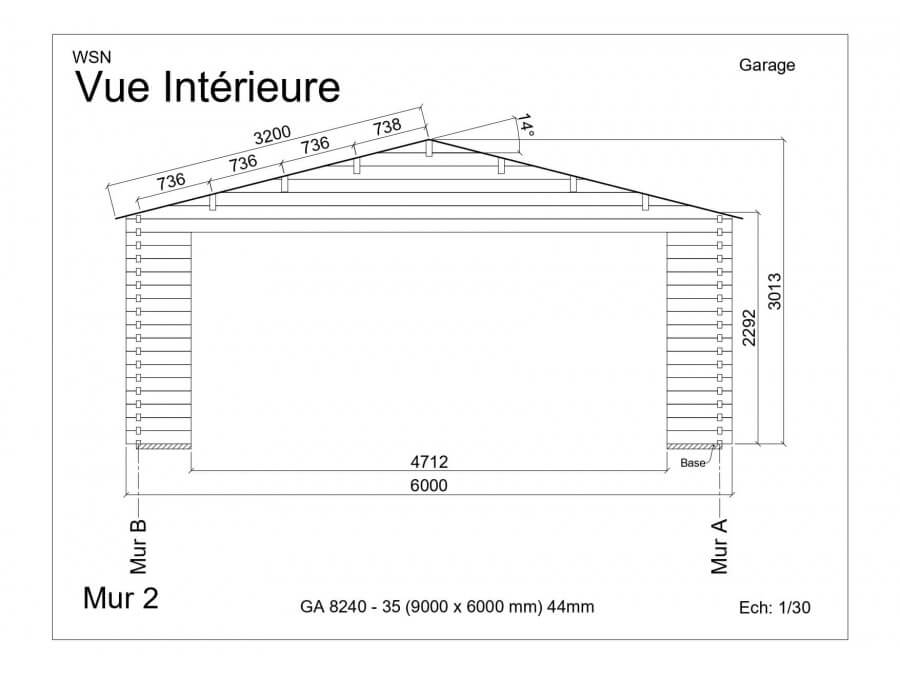

Dimensions intérieures (largeur x profondeur en mm)
8712x5712

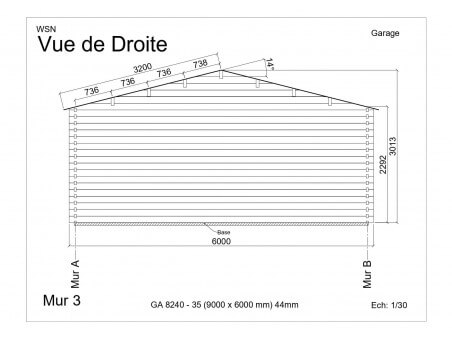

Hauteur minimale des murs en mm
2292
Hauteur maximale des murs en mm
3013
Nombre de véhicule(s)
2
Nombre de pièces
1
Charpente en mm
165x60 ou 150x70
Toiture
Planches de 20mm d'épaisseur
Pente de la toiture
14° / 24,93 %
Débordement de la toiture sur les côtés en mm
200
Plancher
sans plancher

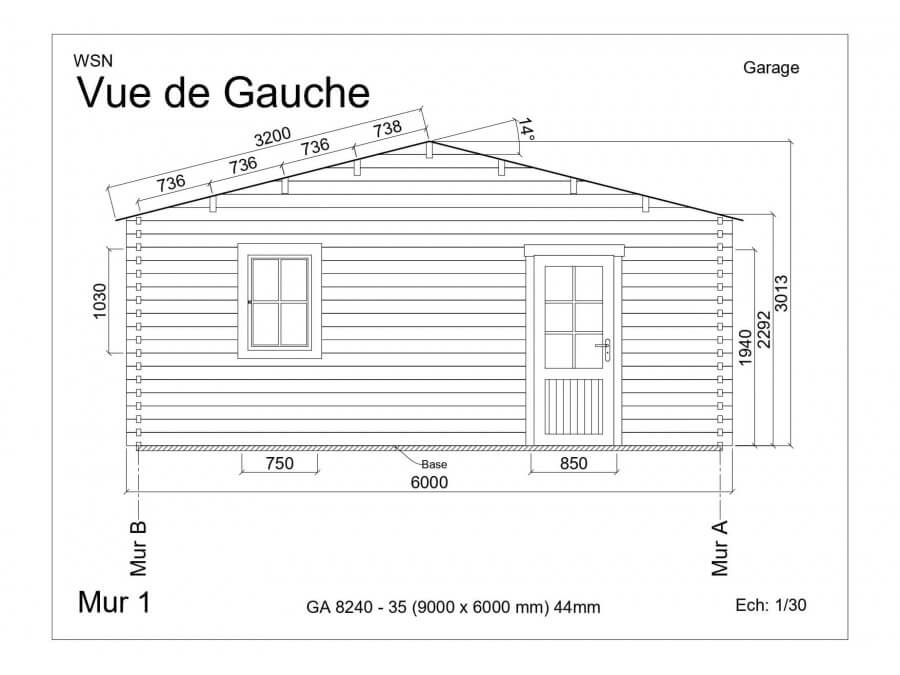

Fenêtre 1
1 Fenêtre de 750x1030 (largeur x hauteur en mm)
Type de fenêtre
Oscillo-battant
Montage fenêtre côté droit ou gauche
oui
Porte 1
1 Porte pleine de 850x1940 (largeur x hauteur en mm)

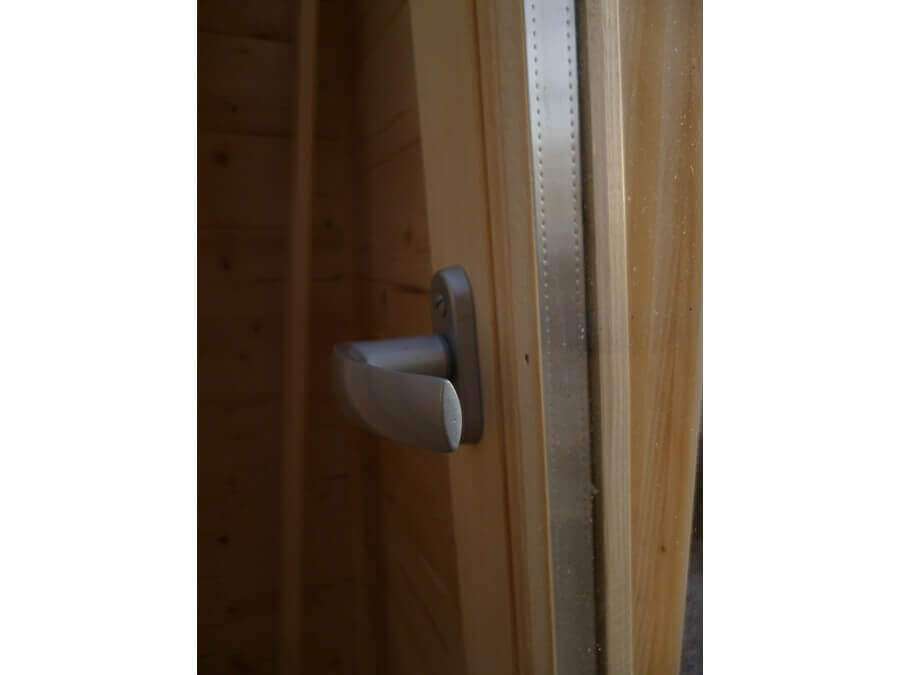

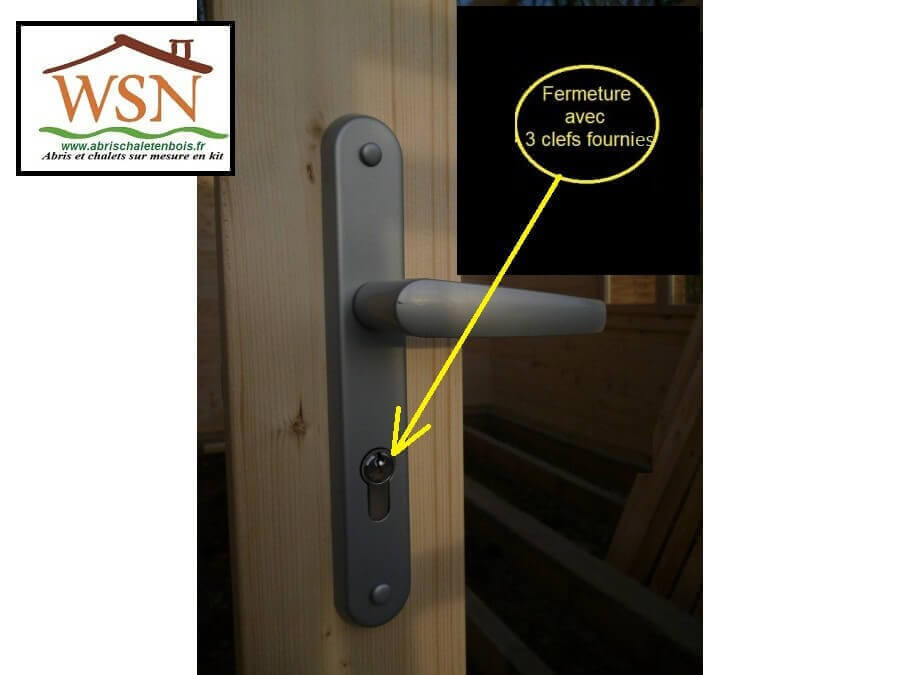

Serrures poignées et visseries
Fournies

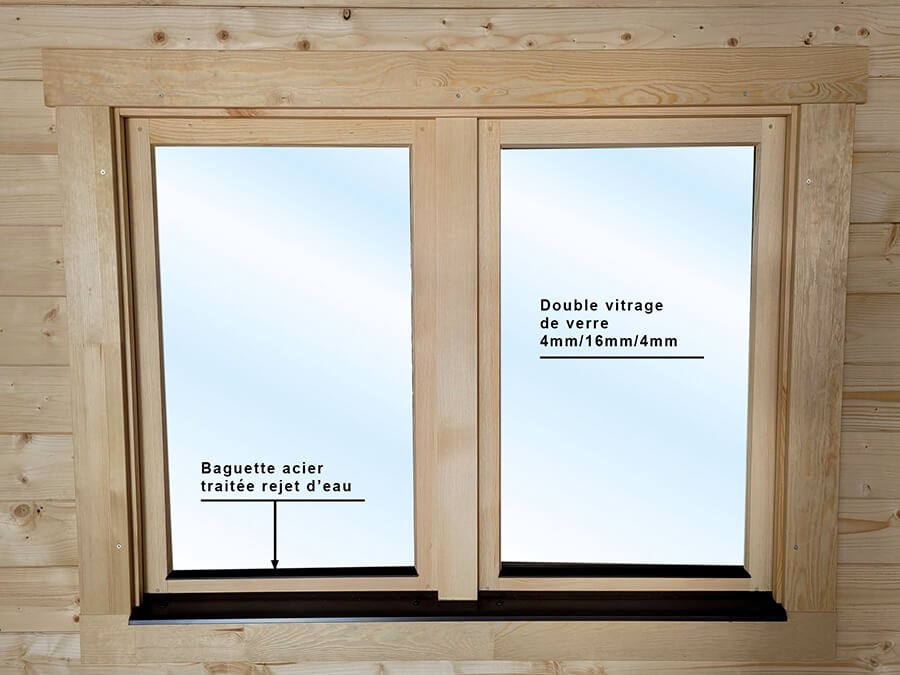

Double vitrage (avec gaz argon)
4/16/4 sur fenêtres - 4/8/4 sur portes
Spécificité
Démontable
Tranche de superficie
plus de 40 m²
Porte(s) de garage incluse(s)
Non

...

Documents joints

Plans
